解讀中頻感應加熱電源觸發電路工作原理

2014-01-15 09:36 點擊：

為了使您對中頻感應加熱電源的控制線路有一個系統的了解，下面以比較通用的控制電路為例，說明其工作原理。鄭州高氏電磁感應加熱設備廠家給出了一般中頻感應加熱電源使用的主電路接線原理圖，圖中反映了各個元器件的接線關系。該電路適用于各種功率的中頻感應加熱電源，當功率增加時，只要相應增加主電路元器件的電壓、電流容量就可以了。圖中也給出了完整的控制電路原理圖，該電路也稱掃頻式控制電路，尤其適合在熔煉電源上使用。該控制電路又分為整流觸發電路、逆變觸發電路、電壓電流調節器電路和保護電路四部分。

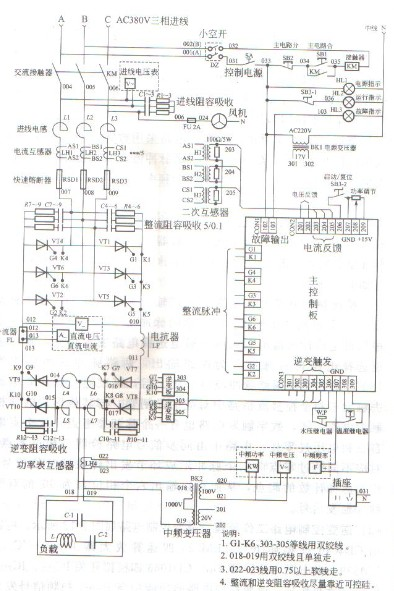

中頻感應加熱電源觸發電路工作原理圖

      (1)整流流觸發工作原理本控制電路采用數字式整流觸發電路。其結構特點是，由計數器電路的計數脈沖溢出作為觸發信號，而觸發信號的相移則是由改變計數脈沖的頻率來完成。數字式整流觸發電路的基本工作原理所示。

      圖中針對三相交流電壓輸入有三個完全相同的脈沖觸發環節，在每個環節中包含有：脈沖發生計數器、脈沖通道選擇電路、2路脈沖整形放大電路、復位電路及2個脈沖變壓器。其工作原理可敘述如下。

       整流觸發電路的控制來自整流輸出調節電壓Uk，Uk的大小經V/F電路轉換形成不同頻率的脈沖信號，脈沖發生計數器根據設定值計滿溢出后向脈沖通道選擇電路發出脈沖，脈沖通道選擇電路再將脈沖分為兩路輸出，兩路脈沖的相位差為180°。分相后的兩路脈沖經整形放大后，可以通過脈沖變壓器去觸發三相全控整流橋路中對應的晶閘管。與其他形式的移相觸發電路一樣，數字觸發電路也有一個移相參考點，這個點取自三相電壓過零處。電路中由同步信號電路檢測三相過零點，對應不同的過零點向三個脈沖形成環節發出計數器復位信號，作為脈沖計數的起點，從而可以輸出六個相位差為60°的雙窄脈沖觸發信號。這次先講講中頻感應加電源觸發工作原理，下一次講講它的逆變控制電路工作原理。
